Экскаватор гусеничный Case CX700

Экскаватор гусеничный Case CX700

Гусеничный экскаватор CASE CX700

На складе :
Мощность двигателя : 463 л.с.
Рабочий вес : 69581 кг
Вылет стрелы : 14,60 м
Макс. объем ковша : 2,00–4,00 м³
Макс. глубина копания : 9,85 м
запросить цену



Версия для печати

Подробное описание  (314.03 KB)


  • Описание
  • Полное описание
  • Спецификация
  • Ковши
  • Оборудование
  • Опции
  • Фото
  • Заявка на покупку

Двигатель с общей топливной магистралью совмещает в себе повышенную мощность, высокую эффективность использования топлива, гарантирует низкий уровень выбросов. Современная конструкция гидравлической системы повышает производительность. Оптимальное соотношение скорости и мощности для любого типа работ обеспечивается благодаря наличию 3-х режимов эксплуатации. В режиме повышенной мощности и при автоматической эксплуатации доступно дополнительное увеличение усилий копания. Снижение времени рабочих циклов позволяет повысить рентабельность использования техники.

ДВИГАТЕЛЬ

Экскаватор CX700B оснащен дизельным двигателем Isuzu с электронным управлением. Благодаря впрыску топлива по общей топливной магистрали, охлаждению топлива и рециркуляции выхлопных газов (EGR) этот мотор легко отвечает требованиям по выхлопу директивы EU 97/68/EC Tier 3A и уже готов к переходу на стандарт Tier 4. Электронное управление, работающее совместно с гидравлической системой интеллектуального компьютерного командного управления (ICCCS) оптимизирует выходную мощность двигателя, так, чтобы она соответствовала нагрузке на гидравлическую систему. Результатом является высокий уровень реакции машины и максимальная управляемость для оператора, а также снижение уровней расхода топлива и выхлопа вредных газов. Простая система выбора режимов холостого хода на джойстике максимизирует топливную эффективность.

ХОДОВАЯ ЧАСТЬ/ТРАНСМИССИЯ

Традиция Case в построении сильных долгоживущих экскаваторов продолжается и в машине CX700B. Прочная конструкция, проваренная изнутри для дополнительного усиления, отличается мощной рамой поворотного механизма, гарантирующей долговечность машины при самых тяжелых условиях эксплуатации. Стандартные двухскоростные моторы движения позволяют легко менять позицию машины на рабочей площадке. При необходимости моторы автоматически понижают передачу, а компактные высокомоментные оконечные приводы обеспечивают требуемое тяговое усилие на самых крутых склонах и в глубокой грязи

ГИДРАВЛИКА

Экскаваторы Case обладают мощностью и скоростью для работы в самых тяжелых применениях. С помощью системы интеллектуального компьютерного командного управления (ICCCS) машина CX700B предоставляет оператору оптимальный баланс скорости, мощности и топливной эффективности, какой бы ни была задача. Машина CX700B оснащена режимом сверхмощности Superpower, которая при необходимости отдает приоритет скорости, тогда как тяжелый режим оптимизирует производительность и топливную эффективность. Лидирующие в классе усилия копания и сокращенные времена рабочих циклов вносят свой вклад в высокие эксплуатационные характеристики, которыми отличаются машины Case новейшего поколения. Гидравлическая система находится под полной защитой благодаря синтетическому фильтру, который гарантирует минимально возможную загрязненность. Благодаря этому фильтру интервал смены гидравлического масла увеличен до 5000 часов, что снижает для заказчика время простоя и его операционные издержки.

КАБИНА ОПЕРАТОРА

Как и другие машины серии B экскаватор CX700B оснащен новой кабиной, которая является в три раза более жесткой, хотя и имеет более узкие стойки для улучшения обзорности.

Прочность конструкции, наряду с жидкостными монтажными опорами кабины, способствует снижению уровней шума и вибрации. Оператор имеет на 60 мм больше пространства для ног, и поэтому педали и подножки размещены с максимальным комфортом. Кондиционер воздуха с девятью дефлекторами обеспечивает оптимальный нагрев и вентиляцию кабины, создавая для оператора идеальные рабочие условия. Увеличенная площадь остекления, включая цельное стекло с правой стороны, улучшает обзор вокруг всей машины, и увеличивает безопасность на рабочей площадке. Короткие джойстики с независимой регулировкой обеспечивают полную управляемость, не требуя больших усилий со стороны оператора, снижают его утомляемость и повышают производительность.

ОБСЛУЖИВАНИЕ

По сторонам машины имеются большие, широко открывающиеся дверцы, к которым легко получить доступ с боковых проходов шириной 300 мм и через которые получить простой доступ к компонентам двигателя и гидравлики. Все фильтры продуманно сгруппированы для облегчения доступа, а слив моторного масла осуществляется через «зеленый» вентиль, исключающий разлив. Машина CX700B оснащена вентилятором охлаждения с гидравлическим приводом, который можно реверсировать для выдувания пыли и мусора наружу из модуля охлаждения экскаватора. Гидростатический вентилятор с термостатированным управлением развивает скорость до 1600 об/мин и вносит свой вклад в снижение уровня шума в соответствии с требованиям EU стадии 2. Электрический заправочный мотор устанавливается в стандартной комплектации и развивает скорость до 100 л/мин, что сокращает время заправки топлива и уменьшает объем работы оператора.

  • Топливный бак: 900л
  • Тип двигателя: AH-6WG1X
  • Количество цилиндров: 6
  • Производитель двигателя: Isuzu
  • Электронное управление впрыском топлива
  • Преодоление подъемов до 70% уклона
  • Скорость: 3 км/час (в рабочем режиме)

ДВИГАТЕЛЬ

  • Модель __ISUZU AH-6WG1XYSS, сертифицирован по Tier III
  • Тип Водяное охлаждение, 4-тактный дизель, турбокомпрессор, интер-куллер
  • Число цилиндров 6
  • Диаметр - ход поршня 147 х 154 мм
  • Объем 15700 см3
  • Впрыск топлива Прямой с электронным управлением
  • Топливо дизельное
  • Топливный фильтр
  • Полнопоточный, сеточный
  • Охлаждение Жидкостное
  • Мощность SAE J1349
  • Полезная 345 кВт / 463 л.с. при 1800 об/мин Макс. крутящий момент при 1500 об/мин
  • Полезный 1980 Нм

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

  • Насосы 2 аксиально-поршневых переменного объема
  • Производительность Максимальная 2 х 440 л / мин
  • Перепускное давление системы
  • Стандартное 31,4 МПа
  • PowerBoost 34,3 МПа
  • Клапаны управления 4-золотниковая секция для правой гусеницы, стрелы, ковша, рукояти 5-золотниковая секция для левой гусеницы, стрелы, дополнительной гидравлики, разворота и рукояти
  • Клапаны безопасности на стреле и рукояти
  • Гидравлическая система пилотного управления
  • Насос 1 шестеренный
  • Макс.производительность 27 л/мин
  • Перепускное давление 4,4 МПа Разворот
  • Мотор 1 аксиально-поршневой постоянного объема
  • Скорость 0-6,5 об/мин
  • Тормоз
  • Механический тормоз с гидрав-лическим отпусканием, с двойной амортизацией
  • Крутящий момент разворота 241 кНм
  • Движение
  • Моторы 2 двухскоростные аксиально-поршневые
  • Оконечный привод
  • Планетарный редуктор
  • Тяговое усилие 462 кН
  • Скорости движения – автоматическое переключение с высокой на низкую скорость
  • Низкая 3,0 км/час
  • Высокая 4,1 км/час

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Напряжение 24 В, земля отрицательная

Генератор 50 А Аккумуляторы (2) __ 140 А/час, малый объем обслуживания

ХОДОВАЯ ЧАСТЬ

  • Количество роликов Верхние, на каждую гусеницу 3
  • Нижние, на каждую гусеницу 8 Количество башмаков
  • Двойной грунтозацеп, на каждую сторону 47
  • Шаг звена 260,35 мм
  • Ширина башмаков 650 мм
  • Ограждение гусеницы
  • Полная защита гусеницы

СЛУЖЕБНЫЕ ЕМКОСТИ

  • Гидравлический бак
  • Заправочная емкость 310 л
  • Вся система 650 л
  • Оконечный привод (на каждую сторону) 15 л
  • Привод разворота 13,5 л
  • Двигатель Масло с заменой фильтра 52 л
  • Топливо 900 л
  • Радиатор 108 л

НАВЕСНОЕ ОБОРУДОВАНИЕ / КОВШИ

Предназначенная для тяжелых землеройных работ машина CX700B имеет прочные конструкции стрелы и рукояти, усиленные в местах возникновения напряжений. Основание стрелы изготовлено из литой стали для максимизации прочности и долговечности. Стандартная и короткая рукояти усилены в местах сочленения с цилиндром для обеспечения полной надежности. Рукояти для массовой экскавации построены из особо толстого материала с дополнительными усилениями вокруг точек высокого напряжения. Все пальцы стрелы системы EMS (за исключением пальцев ковша) имеют хромовые покрытия для увеличения твердости и устанавливаются в смазанные латунные втулки. Защит- ные уплотнения сделаны сдвоенными для предотвращения проникновения пыли и грязи. Такая комбинация сделала возможным расширение интервалов смазки до 100 часов / шести месяцев, что сокращает простои машины и позволяет машине работать дольше.

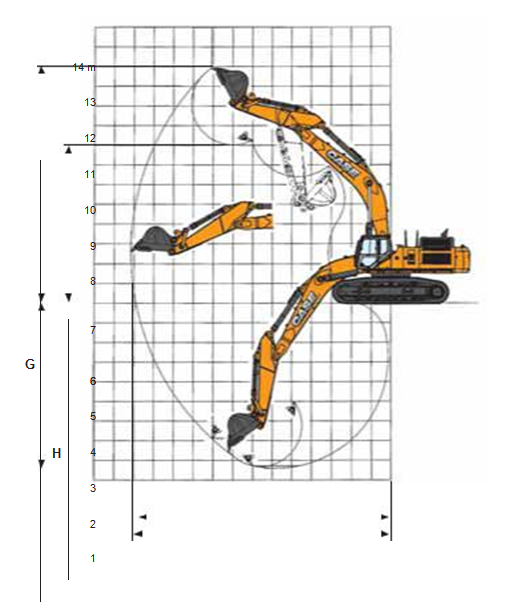

РАБОЧИЕ ХАРАКТЕРИСТИКИ

СО СТАНДАРТНОЙ СТРЕЛОЙ 7,70 м

DIPPER LENGTH 3.55 м 3.02 м 4.11 м 5.00 м
A Длина стрелы мм 7700 7700 7700 7700
B Радиус ковша мм 2100 2100 2100 2100
C Угол разворота ковша ° 175° 175° 175° 175°
D Максимальный вылет на уровне земли мм 12900 12600 13400 14300
E Максимальный вылет мм 13160 12870 13650 14600
F Макс.глубина копания мм 8400 7870 8970 9850
G Макс.высота копания мм 11920 12400 12040 12700
H Макс.высота разгрузки мм 8020 8330 8160 8710
Усилие копания на рукояти кН 224 244 202 175
С включенной авто мощностью кН 245 267 221 192
Усилие копания на ковше кН 290 290 290 290
С включенной авто мощностью кН 317 317 317 317

ГРУЗОПОДЪЕМНОСТЬ CX700B

С рукоятью 3,55 м и ковшом 2919 кг

9.0 м 8764* 8764* 8.81
7.5 м 11099* 11099* 7787* 7787* 9.96
6.0 м 12315* 11330 8487* 8348 7973* 7973* 10.59
4.5 м 26726* 26726* 19216* 19216* 15456* 14810 13232* 10783 11278* 8063 8401* 7378 10.97
3.0 м 20712* 20712* 22208* 19700 17152* 13830 14215* 10205 12149 7733 9105* 6908 11.13
1.5 м 15324* 15324* 24316* 18381 18516* 13010 15042* 9694 11823 7429 10179* 6728 11.09
0 м 18296* 18296* 25161* 17641* 19265* 12449 14869 9317 11587 7209 11015 6835 10.83
-1.5 м 14310* 14310* 24193* 24193* 24806* 17353 19236* 12163 14648 9114 11748 7285 10.35
-3.0 м 21443* 21443* 30368* 28713* 23307* 17397 18276* 12134 14492* 9116 13095* 8242 9.61
-4.5 м 29860* 29860* 26112* 26112* 20458* 17735 16031* 12375 13273* 10141 8.54
-6.0 м 19629* 19629* 15512* 15512* 12804* 12804* 6.99

С рукоятью 3,02 м и ковшом 2919 кг

7.5 м 12403* 11565 9865* 9865* 9.68
6.0 м 14617* 14617* 12951* 11184 8883* 8292 10.46
4.5 м 29018* 29018* 20332* 20332* 16187* 14580 13786* 10663 12093* 7988 9183* 7479 10.84
3.0 м 23102* 19281 17750* 13640 14667* 10118 12107 7697 9754* 7032 11.01
1.5 м 24819* 18117 18922* 12886 15227 9650 11826 7435 10663* 6886 10.97
0 м 13744* 13744* 25222* 17541 19431* 12406 14874 9326 11646 7268 11293 7040 10.71
-1.5 м 21659* 21659* 24457* 17386 19124* 12203 14722 9187 12111 7557 10.22
-3.0 м 20683* 20683* 28708* 28708* 22555* 17538 17816* 12261 13998* 9277 12787* 8620 9.47
-4.5 м 29345* 29345* 23989* 23989* 19197* 17900 15001* 12618 12470* 10719 8.38
-6.0 м 16694* 16694* 13270* 13270* 11008* 11008* 6.79

С рукоятью 4,11 м и ковшом 2652,6 кг

9.0 м 6735* 6735* 9.58
7.5 м 6459* 6459* 6406* 6406* 10.51
6.0 м 11705* 11631 8909* 8601 6534* 6534* 11.10
4.5 м 14702* 14702* 12702* 11057 10966* 8275 6852* 6852* 11.47
3.0 м 30614* 30614* 21020* 20318 16532* 14189 13788* 10445 12011* 7909 7383* 6476 11.63
1.5 м 18997* 18997* 23705* 18834 18099* 13293 14755* 9885 11963 7564 8189* 6301 11.58
0 м 8177* 8177* 19278* 19278* 25026* 17908 19107* 12641 15008 9449 11673 7292 9399* 6371 11.34
-1.5 м 13567* 13567* 23375* 23375* 25136* 17465 19380* 12260 14714 9178 11508 7139 10875 6731 10.88
-3.0 м 19425* 19425* 29839* 28567 24097* 17383 18783* 12138 14626 9098 12073 7500 10.18
-4.5 м 26394* 26394* 28348* 28348* 21790* 17602 17067* 12271 13271* 9252 12822* 8980 9.18
-6.0 м 29558* 29558* 22699* 22699* 17715* 17715* 13522* 12726 12798* 12084 7.76

С рукоятью 5,00 м и ковшом 2434,3 кг

9.0 м 5669* 5669* 5222* 5222* 10.68
7.5 м 7052* 7052* 4659* 4659* 11.61
6.0 м 8144* 8144* 5232* 5232* 4684* 4684* 12.14
4.5 м 11042* 11042* 9516* 8459 6604* 6384 4837* 4837* 12.48
3.0 м 26738* 26738* 19066* 19066* 15122* 14617 12756* 10676 11199* 8035 7658* 6133 5125* 5125* 12.62
1.5 м 24635* 24635* 22101* 19412 16972* 13588 13915* 10031 11908* 7623 8410* 5883 5575* 5333 12.58
0 м 7747* 7747* 19610* 19610* 24118* 18174 18358* 12778 14820* 9496 11665 7274 8441* 5678 6242* 5364 12.36
-1.5 м 11397* 11397* 21250* 21250* 24954* 17460 19081* 12239 14661 9117 11401 7029 7236* 5606 11.94
-3.0 м 15873* 15873* 25644* 25644* 24641* 17162 19016* 11967 14444 8918 11286 6922 8779* 6129 11.31
-4.5 м 21347* 21347* 30916* 28365 23145* 17193 18002* 11946 14262* 8920 11244* 7093 10.42
-6.0 м 28442* 28442* 26497* 29497* 20196* 17533 15669* 12192 11884* 9187 11378* 8898 9.20
-7.5 м 25897* 25897* 19573* 19573* 14995* 14995* 10944* 10944* 7.47

ОТСЕК ОПЕРАТОРА

  • Сдвижное переднее окно - место хранения в кабине
  • Жидкокристаллический дисплей монитора
  • Световой люк в крыше
  • Кабина с системой «Isomount»®
  • Регулируемое сидение класса «люкс» с втяжным ремнем безопасности длиной 76 мм
  • Безопасные стекла на всех окнах
  • Система климат – контроля
  • АМ/FM радио с автонастройкой
  • Очиститель и омыватель ветрового стекла
  • Противоугонное устройство
  • Верхний свет
  • Отражатель дождя

ДВИГАТЕЛЬ

  • Isuzu AH-6WG1XYSS, дизельный, с турбонаддувом
  • Сертифицирован по Tier III
  • Режим разогрева
  • Выбираемый одним касанием или автоматически акселератор / деселератор
  • Дисковое управление сектором газа
  • Аварийная остановка
  • Автоматическое дефорсирование двигателя
  • Автоматический режим холостого хода в одно касание

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

  • Аккумуляторы (2)
  • Монитор электронных систем
  • Рабочая фара на стреле
  • Поворотная рабочая фара

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

  • Пилотные органы управления по ISO
  • Выбор рабочего режима: SP, Н и Авто
  • Автоматическое управление “Power boost”
  • 2 поршневых насоса переменного расхода
  • Вспомогательный режим навесного оборудования
  • Возврат насоса в нейтраль
  • Вспомогательный гидравлический клапан
  • Клапаны безопасности на стреле и рукояти
  • Управление амортизацией навесного оборудования для стрелы и рукояти
  • 100% фильтрация сливаемого масла
  • Приоритет стрелы
  • Охлаждающий вентилятор гидравлики с реверсом

ХОДОВАЯ ЧАСТЬ

  • Башмаки: 650 мм, 47 на каждую сторону
  • Длина гусеницы: 5,88 м
  • Калибр: 3,25 м
  • Смазанные и герметически уплотненные гусеницы

ПРИВОД ГУСЕНИЦЫ

  • 2-хскоростное гидростатическое движение
  • Приоритет отслеживания прямолинейного движения
  • Стояночные тормоза дискового типа

КОРПУС

  • Стрела: 7,70 м или стрела ME 6,58 м
  • Адаптация для гидравлического молота
  • Тормоз разворота

ДРУГОЕ

  • Противовес: 10400 кг
  • Блокировка от одного ключа

ОПЦИИ ОБОРУДОВАНИЕ

КОРПУС

  • Рукояти для стандартной экскавации: 3,02 м, 3,55 м, 4,11 м, 5,00 м
  • Рукоять для массовой экскавации: 2,92 м
  • Защитная конструкция FOPS уровень 2
  • Передний экран от камней
  • Передняя решетка
  • Прозрачный люк на крыше

ГИДРАВЛИКА

  • Вспомогательная гидравлика
  • Одиночный насос однонаправленного действия
  • Одиночный или сдвоенный насос двойного действия (включая соединение ковша для тяжелых работ)
  • Насос двойного действия общего назначения
  • Управляющий селекторный клапан

ДРУГОЕ

  • Сидение на воздушной подвеске
  • Устройства удержания груза, устанавливаемые на цилиндры
  • Гидравлическая сцепка Esco Slide-Loc*
  • Устройство снятия противовеса
  • Гусеницы 750 мм и 900 мм

Экскаватор гусеничный Case CX700Увеличить  Экскаватор гусеничный Case CX700Увеличить  Экскаватор гусеничный Case CX700Увеличить
